甲线束包含三个主要部件:电线,线束连接器,和终端。线束或电线组件由组织在一起的多种电线或电缆组成,可以针对多种应用进行定制。线束可保护电线免受摩擦,温度或湿气等环境条件的影响。
根据预期的环境,有多种端子和接线连接器类型可用。线束通常用于电子,航空,医疗,汽车或军事硬件应用。
就第三部分而言,线束可用于保护和整理几乎任何类型的电线,例如离散(铅)线,多导体,实心和多股电缆,连接线等。该博客将探讨可用的各种类型的连接器和端子。
线束连接器在线束和电源之间提供不间断的电子信号。插头通常是公头,而插孔通常是母头。除此之外,连接器的尺寸,形状和尺寸可能会因预期应用程序的需要而大相径庭。
确定合适的连接器类型取决于多种性能因素,例如配合类型,绝缘需求,电源触点和信号触点。配置也可能有所不同,包括线对线,板对板或板对线的选项。连接器有多种设计,其中标准的2针,3针或4针连接器。选择连接器时,了解必要条件至关重要:

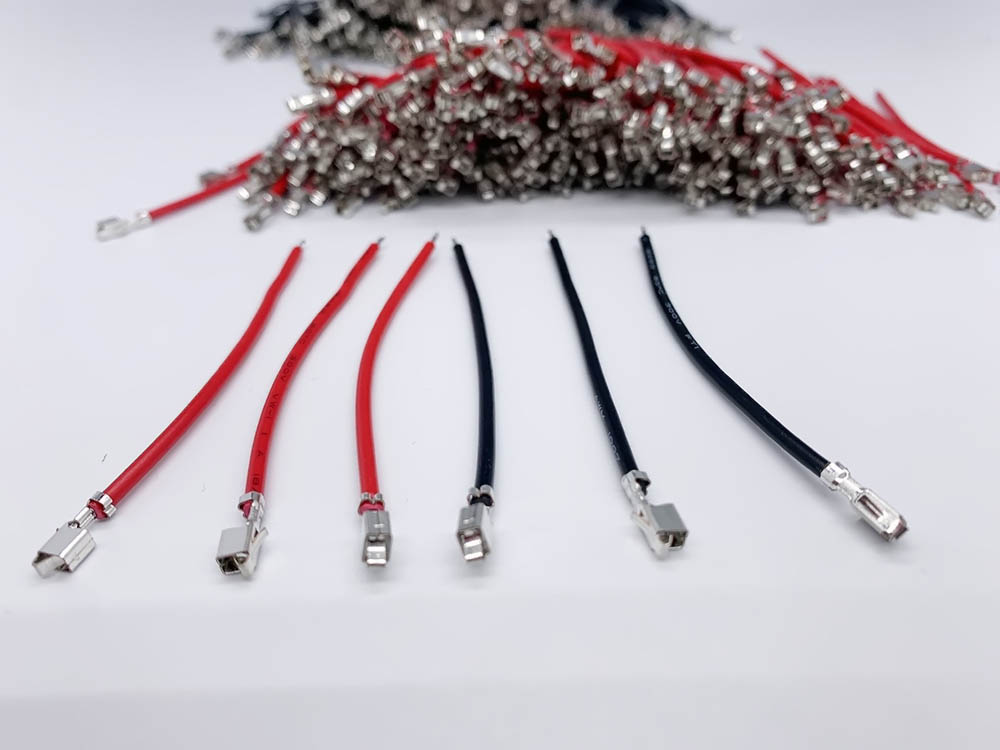

线束端子是导线末端或将其连接到其他组件的组件。与线束连接器类似,所需的端子类型取决于预期的应用,并且可以在形状,大小和绝缘需求方面有所不同。当不需要对温度,湿度或环境条件进行保护时,非绝缘端子是一种更具成本效益的选择。
有多种线束端子类型可供选择:
线束必须仔细设计,并考虑到特定的应用需求,因此线束的设计过程非常可定制。许多线束需要隐藏在墙壁,盒子或其他受约束的空间中。为了安全和功能,高质量的设计至关重要。如上面列出的各种组件所示,在线束设计中必须考虑环境因素。除了温度,摩擦和湿气之外,电气干扰和辐射还会导致线束潜在的问题。
线束必须以有组织的方式适合其位置,并可能需要根据应用场合使用合适的外壳。正确的端子和连接器对于确保线束得到保护和正确布线至关重要。线束的设计必须考虑到线的末端,带的长度,电压和电流要求,护套材料以及线的公差,这些都必须精确测量并加以考虑。
